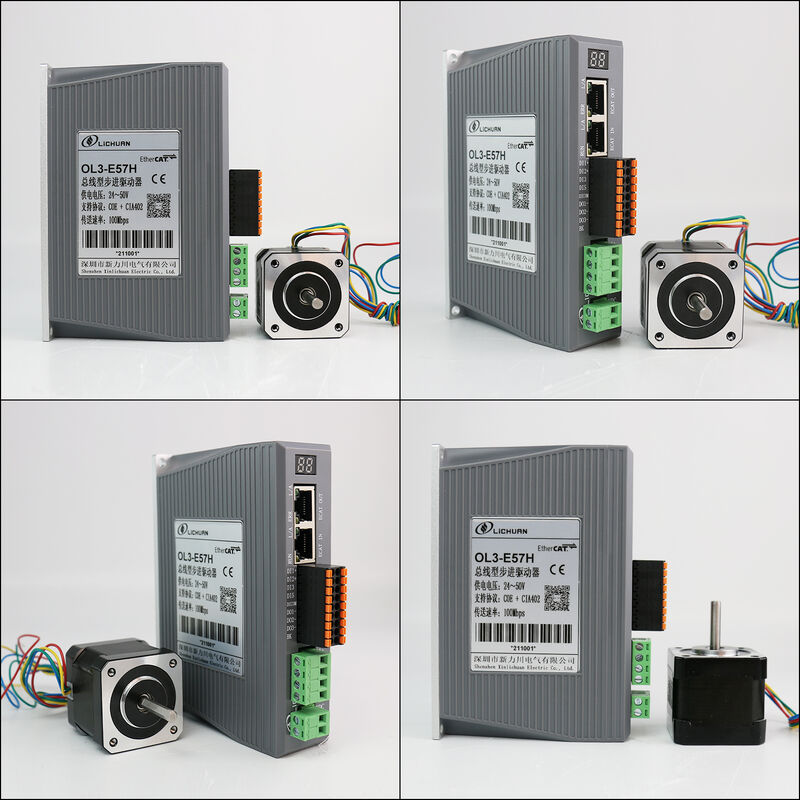

مجموعة مشغلات محركات السائر ذات الحلقة المفتوحة من Lichuan DC، 0.6 نيوتن متر، مرحلتين، Nema17، DC24V~48V، 1.2 أمبير
مجموعة مشغلات محركات السائر ذات الحلقة المفتوحة من Lichuan DC
0.12 نيوتن متر / 0.21 نيوتن متر / 0.3 نيوتن متر / 0.4 نيوتن متر / 0.6 نيوتن متر | مرحلتين NEMA17 | DC 24V–48V | 1.2 أمبير
اسم المنتج: مجموعة مشغلات محركات السائر ذات الحلقة المفتوحة من Lichuan DC
نوع المحرك: محرك سائر هجين ثنائي الطور
حجم الإطار: NEMA17
نوع التحكم: تحكم بالحلقة المفتوحة
التيار المقنن: 1.2 أمبير
جهد الإدخال: DC 24V–48V
خيارات عزم الدوران: 0.12 / 0.21 / 0.3 / 0.4 / 0.6 نيوتن متر
نمط التركيب: شفة NEMA17 قياسية
يستخدم مجموعة مشغلات محركات السائر ذات الحلقة المفتوحة من Lichuan DC لسهولة التكامل والتشغيل المستقر والاستخدام طويل الأمد في المعدات الصناعية والتجارية الخفيفة.
يستخدم مجموعة مشغلات محركات السائر ذات الحلقة المفتوحة من Lichuan DC عبارة عن حل تحكم في الحركة مضغوط وفعال من حيث التكلفة مصمم لتطبيقات تحديد المواقع ذات الأحمال الخفيفة والدقة العالية. تتميز مجموعة مشغلات محركات السائر ذات الحلقة المفتوحة من Lichuan DC بمحرك سائر قياسي ثنائي الطور NEMA17، وجهد إدخال DC 24V–48V واسع النطاق، وتيار مقنن 1.2 أمبير، مما يجعلها مثالية لآلات CNC المكتبية، والطابعات ثلاثية الأبعاد، والمعدات المختبرية، وأنظمة التشغيل الآلي الصغيرة.
مع خيارات عزم دوران متعددة من 0.12 نيوتن متر إلى 0.6 نيوتن متر، يتيح مجموعة مشغلات محركات السائر ذات الحلقة المفتوحة من Lichuan DC للمستخدمين تحديد التكوين الأمثل بسهولة بناءً على متطلبات الحمل مع الحفاظ على بساطة النظام وموثوقيته.
يستخدم مجموعة مشغلات محركات السائر ذات الحلقة المفتوحة من Lichuan DC بين محرك سائر NEMA17 عالي الجودة مع مشغل حلقة مفتوحة موثوق به لتوفير تحكم سلس ودقيق في الحركة. باستخدام إشارات التحكم القياسية نبضة واتجاه (PUL/DIR)، تتوافق هذه المجموعة تمامًا مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs)، ووحدات تحكم CNC، والتحكم الدقيق، وبطاقات التحكم في الحركة.
بفضل هيكلها البسيط ذي الحلقة المفتوحة، توفر مجموعة مشغلات محركات السائر ذات الحلقة المفتوحة من Lichuan DC متطلبات صيانة منخفضة، وتكلفة نظام منخفضة، وسرعة التشغيل، مما يجعلها خيارًا ممتازًا لمصنعي المعدات الأصلية، ومتكاملي الأنظمة، ومشاريع التشغيل الآلي التي تصنعها بنفسك.

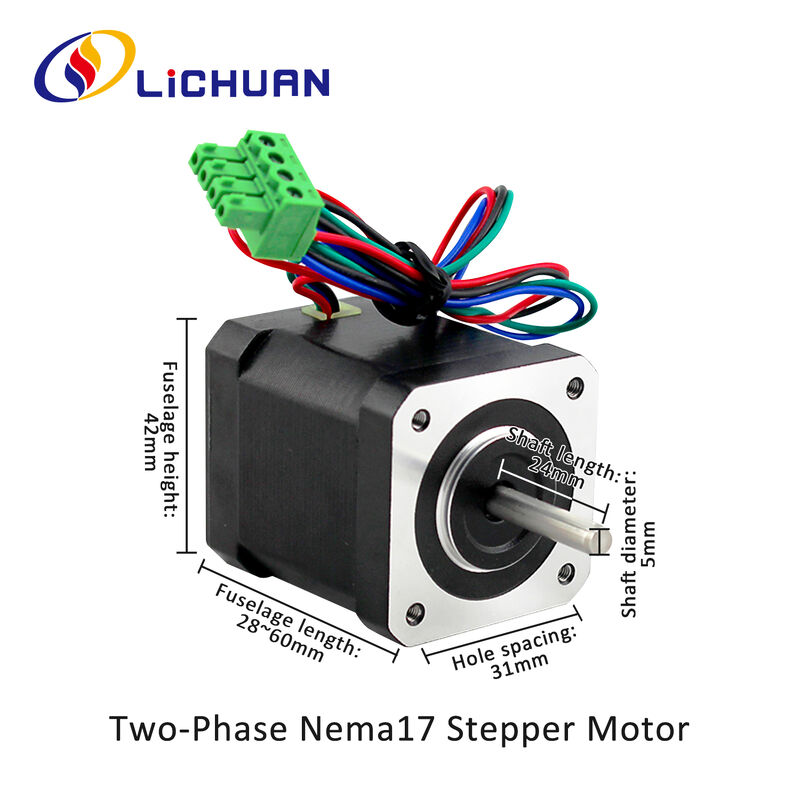

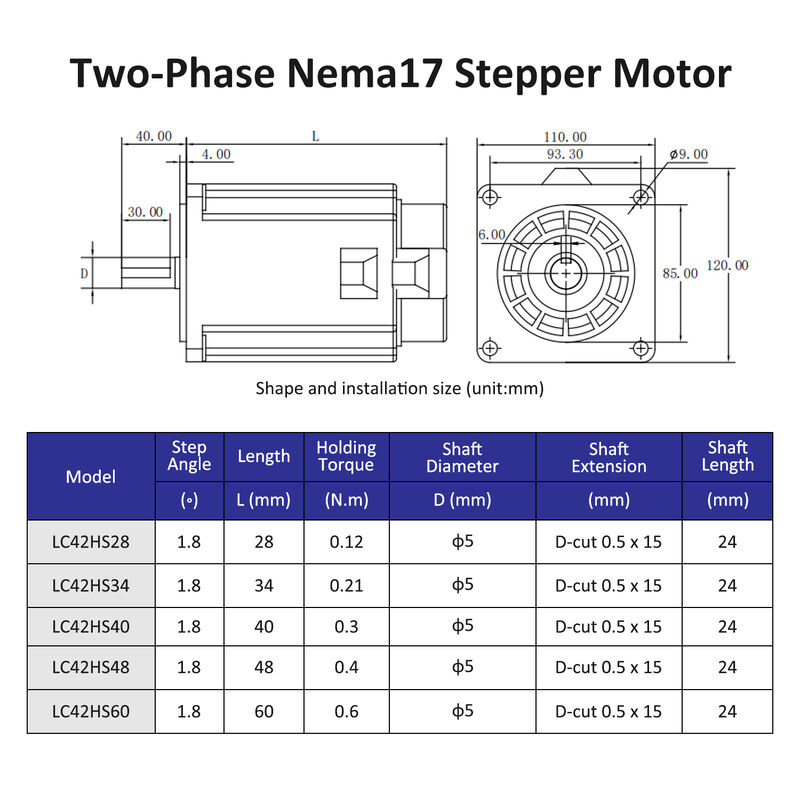

| محرك سائر NEMA17 ثنائي الطور | ||||||||||||
| الموديل | زاوية الخطوة | طول المحرك | عزم الدوران الثابت | التيار المقنن | مقاومة الطور | الحث الذاتي للطور | القصور الذاتي للدوار | وزن المحرك | سلك التوصيل | قطر العمود | تمديد العمود | طول العمود |
| (°) | L(mm) | (نيوتن متر) | (أمبير) | (أوم) | (مللي هنري) | (جم.سم²) | (كجم) | (رقم) | D(mm) | (مم) | (مم) | |
| LC42HS28 | 1.8 | 28 | 0.12 | 1.2 | 0.8 | 1.0 | 30 | 0.15 | 4 | 5 | D-cut 0.5x15 | 24 |
| LC42HS34 | 1.8 | 34 | 0.21 | 1.2 | 1.2 | 1.8 | 35 | 0.22 | 4 | 5 | D-cut 0.5x15 | 24 |
| LC42HS40 | 1.8 | 40 | 0.3 | 1.2 | 1.5 | 2.8 | 54 | 0.3 | 4 | 5 | D-cut 0.5x15 | 24 |
| LC42HS48 | 1.8 | 48 | 0.4 | 1.2 | 1.2 | 1.6 | 68 | 0.38 | 4 | 5 | D-cut 0.5x15 | 24 |
| LC42HS60 | 1.8 | 60 | 0.6 | 1.2 | 2.75 | 6.4 | 102 | 0.5 | 4 | 5 | D-cut 0.5x15 | 24 |

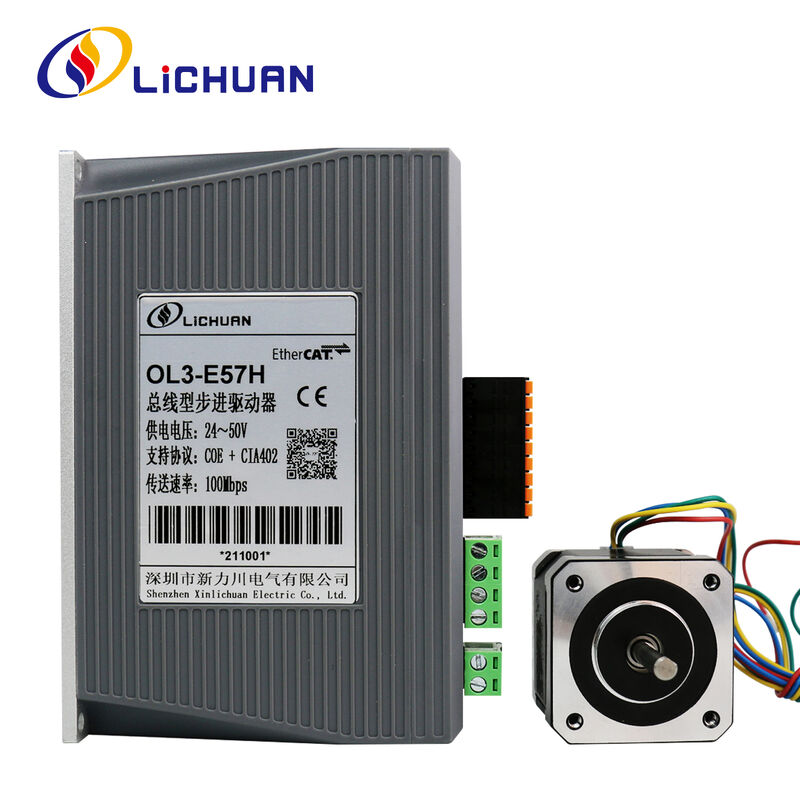

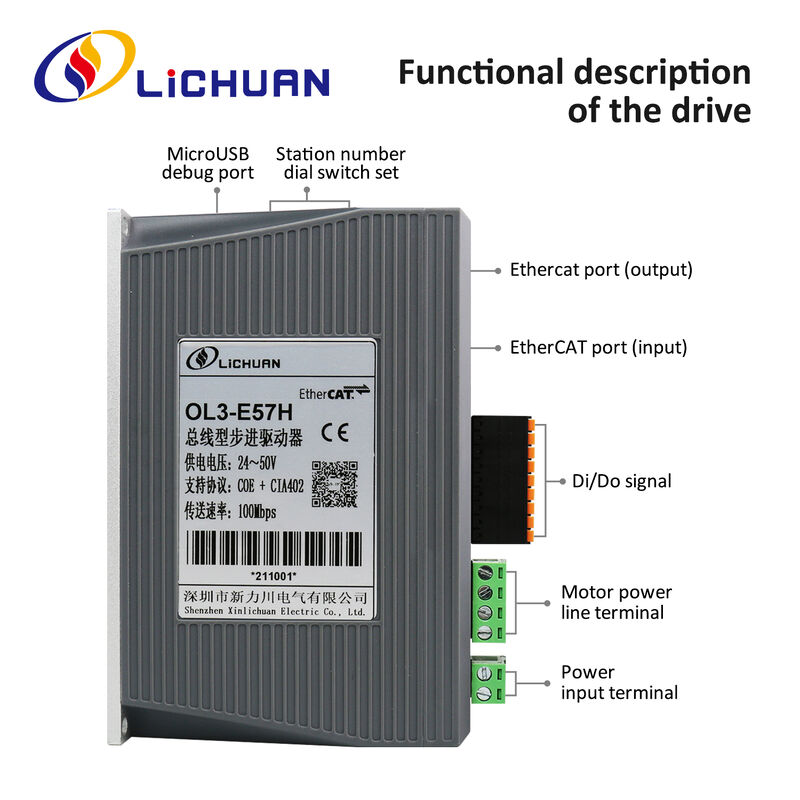

| محرك خطوة ثنائي الطور من نوع حافلة EtherCAT | |||
| موديل المنتج | OL3-E57H | حجم المنتج | 133 × 90 × 34 مم |
| نطاق التيار | التيار الأقصى 5 أمبير | وزن المنتج | 0.3 كجم |
| نطاق الطاقة | DC24V~48V | محرك الأقراص | محرك خطوة ثنائي الطور nema17 |
| منفذ التوصيل | RJ45 | معدل الإرسال | 2x 100 ميجابت في الثانية (ازدواج كامل) |
| معيار اتفاقية المعدات: | ملف تعريف محرك CiA402 | ||
| معيار بروتوكول الاتصال: | CoE: CANopen عبر EtherCAT | ||
| إعداد عنوان الحافلة: | رمز دوار ثنائي بت 16 بت، يمكن استخدامه لتعيين عنوان المحطة، نطاق العنوان 0x00~0xFF | ||
| وضع التحكم: |
وضع موضع بروتوكول PP (وضع موضع الملف الشخصي) CSP (وضع الموضع المتزامن للدورة) وضع تزامن الدورة |
||
| الإدخال الرقمي: | 6 وظائف إدخال، منها 4 عزل إدخال أحادي الطرف، 2 إدخال عزل تفاضلي، أقصى تردد إدخال تفاضلي 500 كيلو هرتز | ||
| الإخراج الرقمي: | ثلاثة مخرجات إشارة وتحكم فرملة أحادي الطرف | ||
| وظيفة الإنذار: | لديها إنذار بزيادة التيار، وزيادة الجهد، ونقص الجهد، وزيادة التسامح وما إلى ذلك | ||
| العنصر | الوصف |
|---|---|
| العلامة التجارية | Lichuan |
| سلسلة المنتجات | مجموعة مشغلات محركات السائر ذات الحلقة المفتوحة من Lichuan DC |
| حجم المحرك | NEMA17 |
| المرحلة | مرحلتان |
| وضع التحكم | الحلقة المفتوحة |
| جهد الإدخال | DC 24V–48V |
| التيار المقنن | 1.2 أمبير |
| نطاق عزم الدوران | 0.12–0.6 نيوتن متر |
| الموديل | عزم الدوران الثابت |
| الخيار أ | 0.12 نيوتن متر |
| الخيار ب | 0.21 نيوتن متر |
| الخيار ج | 0.3 نيوتن متر |
| الخيار د | 0.4 نيوتن متر |
| الخيار هـ | 0.6 نيوتن متر |
| المعلمة | القيمة |
| جهد الإدخال | DC 24V–48V |
| تيار الخرج | 1.2 أمبير |
| إشارة التحكم | نبضة / اتجاه |
| الخطوات الدقيقة | مدعوم |
| الحماية | زيادة التيار، وزيادة الجهد، وزيادة درجة الحرارة |
| درجة حرارة التشغيل | من -20 درجة مئوية إلى +60 درجة مئوية |
| طريقة التبريد | التبريد الطبيعي |
إدخال جهد واسع DC 24V–48V
خيارات عزم دوران متعددة للاختيار المرن
تركيب NEMA17 قياسي لسهولة الاستبدال
هيكل حلقة مفتوحة بسيط مع موثوقية عالية
نسبة أداء إلى تكلفة ممتازة
يستخدم مجموعة مشغلات محركات السائر ذات الحلقة المفتوحة من Lichuan DC لتطبيقات التشغيل الآلي الخفيفة التي تتطلب تحديد المواقع المستقرة والمتكررة.
تقنية محرك السائر الهجين ثنائي الطور
تصميم مضغوط لتركيب موفر للمساحة
حركة سلسة مع اهتزاز وضوضاء منخفضين
خطوات دقيقة قابلة للتعديل لتحسين الأداء
مكونات من الدرجة الصناعية لعمر خدمة طويل
يستخدم مجموعة مشغلات محركات السائر ذات الحلقة المفتوحة من Lichuan DC تقنية التحكم في التيار PWM لتنظيم تيار الطور بدقة، مما يضمن إخراج عزم دوران ثابت وتقليل تسخين المحرك. يدير المشغل التيار بكفاءة وفقًا لظروف التشغيل، مما يحسن موثوقية النظام وكفاءة الطاقة.
في مجموعة مشغلات محركات السائر ذات الحلقة المفتوحة من Lichuan DC، يقوم المشغل بتنشيط لفائف المحرك بالتتابع بناءً على إشارات النبض الواردة. تتوافق كل نبضة مع زاوية خطوة ثابتة، مما يتيح التحكم الدقيق في الموضع والسرعة دون أجهزة ردود الفعل. يضمن اختيار عزم الدوران المناسب التشغيل الموثوق به في ظل ظروف الحمل المتوقعة.
يستخدم مجموعة مشغلات محركات السائر ذات الحلقة المفتوحة من Lichuan DC على نطاق واسع في:
الطابعات ثلاثية الأبعاد
آلات النقش CNC المكتبية
معدات النقش والتعليم بالليزر
أنظمة التشغيل الآلي والتجميع الصغيرة
المعدات التعليمية والمختبرية
مشغلات الحركة المنزلية الذكية
الوحدات الخطية ومحركات المسمار اللولبي
أنظمة نقل الحزام المتزامن
آليات تحديد المواقع والتغذية الصغيرة
منصات الاختبار والتفتيش
هيكل خفيف الوزن ومضغوط
سهولة التركيب والأسلاك
جودة دفعات مستقرة لمشاريع OEM
تقليل تكلفة النظام مقارنة بأنظمة الحلقة المغلقة
الاستشارات الفنية ودعم اختيار النموذج
مخططات الأسلاك وتوثيق المعلمات
خدمة التخصيص OEM / ODM
توريد طويل الأجل مستقر للطلبات المجمعة
لف الملف الأوتوماتيكي
تجميع الجزء الثابت والدوار الدقيق
تجميع SMT للمشغل
اختبار الشيخوخة والفحص الوظيفي
فحص الجودة النهائي بنسبة 100٪
قم بتوصيل مصدر طاقة التيار المستمر (24V–48V).
قم بتوصيل المحرك والمشغل وفقًا لمخطط الأسلاك.
اضبط معلمات التيار والخطوات الدقيقة.
أدخل إشارات النبض لاختبار وتشغيل المحرك.
لا تقم بتوصيل الأسلاك أو فصلها أثناء التشغيل.
تأكد من التهوية الكافية لتبديد الحرارة.
تجنب التشغيل الزائد على المدى الطويل.
استخدم مصدر طاقة تيار مستمر منظم.
فحص المصنع بنسبة 100٪ قبل الشحن
مراقبة الجودة المتسقة للإنتاج الضخم
يتم توفير خدمة الضمان القياسية
استجابة فنية سريعة
تطبيق وإرشادات التكامل
دعم التعاون طويل الأجل والتسعير بالجملة
CE
RoHS
(تختلف الشهادات حسب الطراز وتتوفر عند الطلب.)
تتخصص Lichuan في تطوير وتصنيع المحركات السائرة والمشغلات وأنظمة التحكم في الحركة. تتضمن مجموعة منتجاتها حلول الحلقة المفتوحة والحلقة المغلقة والمتكاملة المستخدمة على نطاق واسع في التشغيل الآلي وآلات CNC والمعدات الذكية. تمثل مجموعة مشغلات محركات السائر ذات الحلقة المفتوحة من Lichuan DC حلاً موثوقًا لتطبيقات التحكم في الحركة الخفيفة.
س1: هل هذه المجموعة حلقة مفتوحة أم حلقة مغلقة؟
أ: هذا نظام حلقة مفتوحة. لا تستخدم مجموعة مشغلات محركات السائر ذات الحلقة المفتوحة من Lichuan DC تغذية مرتدة من المشفر.
س2: هل هي مناسبة للتطبيقات عالية الدقة؟
أ: إنها مناسبة لتطبيقات الأحمال الخفيفة والتكرار العالي. بالنسبة لمتطلبات منع فقدان الخطوة، يوصى بنظام حلقة مغلقة.
س3: ما هو جهد مصدر الطاقة الموصى به؟
أ: يوصى باستخدام مصدر طاقة تيار مستمر بجهد 36 فولت أو 48 فولت للحصول على السرعة والأداء الأمثل.
