উৎপত্তি স্থল:
গুয়াংডং, চীন
পরিচিতিমুলক নাম:
LICHUAN
মডেল নম্বার:
LC86H280+LCDA808H
ভিডিও
ভিডিও
লিচুয়ান স্টেপার মোটর nema 34 4.5N.m 6A 2 ফেজ Nema 34 ড্রাইভার কিট LC86H280+LCDA808H সহ বন্ধ লুপ স্টেপার মোটর
Nema34 LC86H280 মোটর স্পেসিফিকেশনঃ
মোটর ড্রাইভার LCDA808H পণ্যের তথ্য:
|
প্যারামিটার/মান |
LCDA808H |
|||
|
সর্বনিম্ন |
সাধারণ |
ম্যাক্সিমুম |
ইউনিট |
|
|
সর্বাধিক বর্তমান |
- |
- |
8 |
এ |
|
ইনপুট পাওয়ার ভোল্টেজ |
50 |
70 |
80 |
ভিএসি |
|
লজিক ইনপুট বর্তমান |
7 |
10 |
16 |
mA |
|
পালস ফ্রিকোয়েন্সি |
- |
200 |
- |
কিলোহার্টজ |
|
পিন |
প্রতীক |
রঙ |
নাম |
|
2 |
ইবি+ |
হলুদ |
মোটর এনকোডার বি ফেজ ইতিবাচক ইনপুট |
|
12 |
ইবি- |
সবুজ |
মোটর এনকোডার বি ফেজ নেগেটিভ ইনপুট |
|
1 |
এএ+ |
কালো |
মোটর এনকোডার এ ফেজ ইতিবাচক ইনপুট |
|
11 |
ইএ- |
নীল |
মোটর এনকোডার একটি ফেজ নেগেটিভ ইনপুট |
|
13 |
ভিসিসি |
লাল |
এনকোডার + 5V ইনপুট |
|
3 |
ইজিএনডি |
সাদা |
এনকোডার পাওয়ার গ্রাউন্ড |

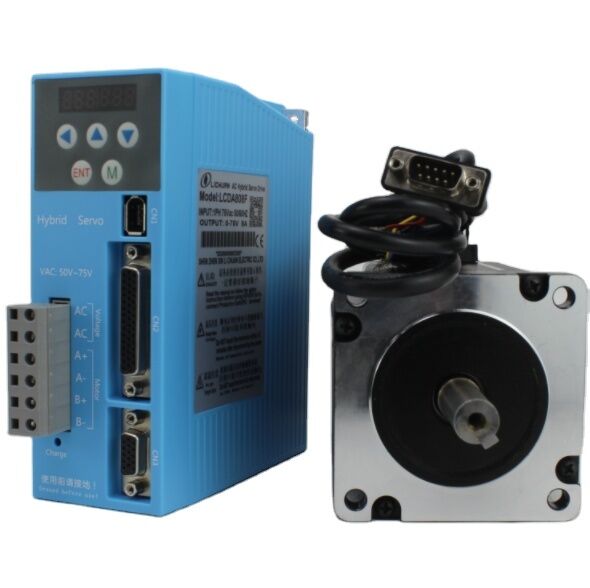

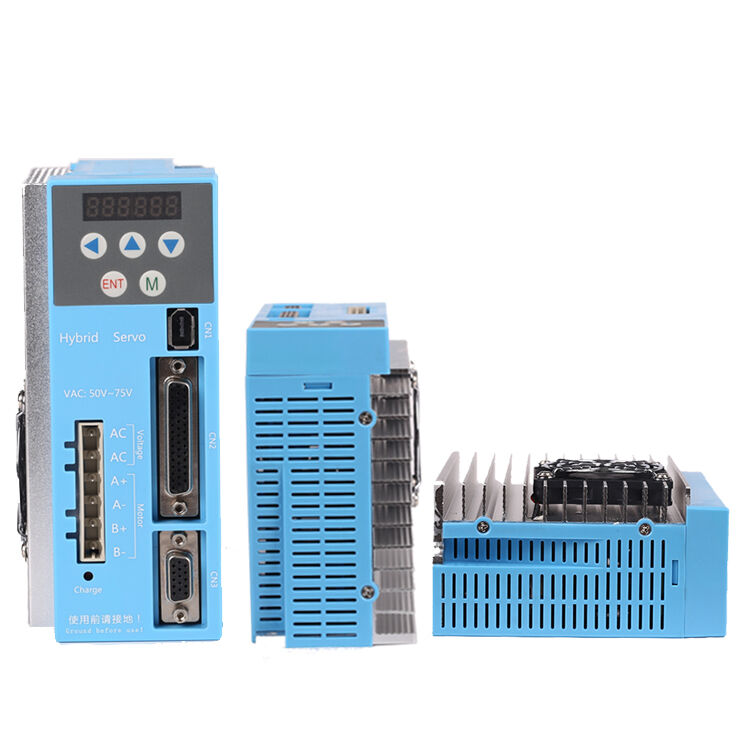

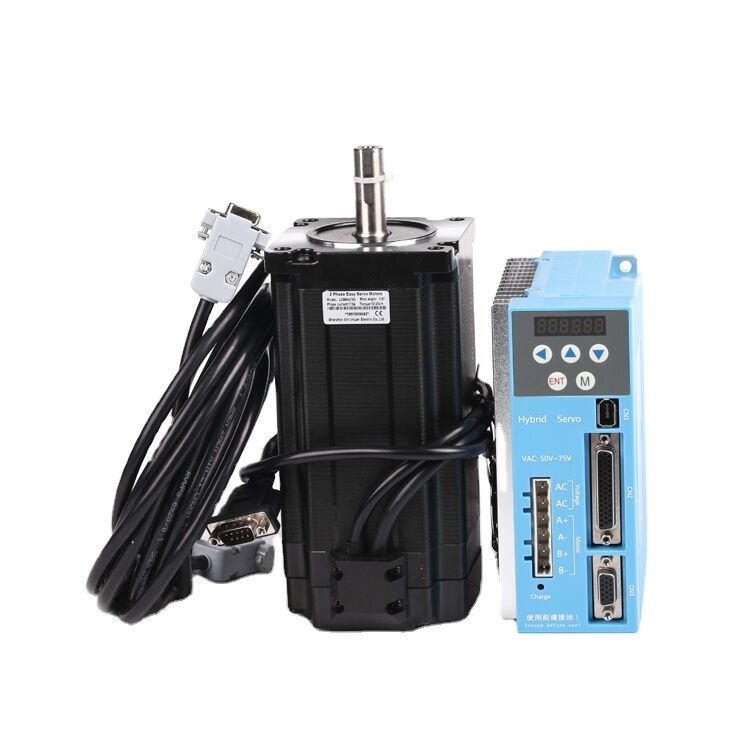

মোটর Nema34 এবং ড্রাইভার ছবিঃ
LCDA808এইচ সর্বশেষ বিশেষ মোটর নিয়ন্ত্রণ ডিএসপি চিপ এবং ভেক্টর বন্ধ লুপ গ্রহণ নিয়ন্ত্রণ প্রযুক্তি, সম্পূর্ণরূপে ধাপ সমাধান
ওপেন লুপ স্টেপার মোটরের জন্য অনুপস্থিত সমস্যা,প্রকাশিতভাবে উচ্চ গতিতে মোটর কর্মক্ষমতা উন্নত, তাপ উত্পাদন হ্রাস
এবং মোটর কম্পন, প্রক্রিয়াকরণ গতি এবং মেশিনের নির্ভুলতা বৃদ্ধি, হ্রাস বিদ্যুৎ খরচ,
2 ফেজ Nema34 বন্ধ লুপ মোটর, উভয় ধাপে ধাপে আছে এবং সার্ভো সুবিধা, কম শব্দ, শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা,
উচ্চ গতি, বহিরাগত ডিজিটাল ডিবাগিং প্যানেল এবং সহজ প্যারামিটার সেটিং এবং পর্যবেক্ষণ।
কার্যকরী বৈশিষ্ট্য
ভোল্টেজ ইনপুট পরিসীমাঃ AC50V ~ 80V
সর্বাধিক শীর্ষ স্রোতঃ 8A
উপবিভাজন পরিসীমাঃ 200 থেকে 51200 পিপিআর
পলস রেসপন্স ফ্রিকোয়েন্সিঃ 200KHZ
সিগন্যাল ইনপুটঃ ডিফারেনশিয়াল/একক টার্মিনাল, ইমপ্লান্স/নির্দেশ
বহিরাগত ডিজিটাল ডিবাগিং প্যানেল, সহজ প্যারামিটার সেটtনজরদারি এবং পর্যবেক্ষণ।
অতিরিক্ত ভোল্টেজ, অতিরিক্ত বর্তমান, ট্র্যাকিং ত্রুটি এবং ত্রুটি সুরক্ষা ফাংশন।
বন্ধ লুপ ভেক্টর নিয়ন্ত্রণ, উচ্চ গতির বড় টর্ক আউটপুট এবং মোটর কোন ধাপ অনুপস্থিত নিশ্চিত।
সিরিয়াল পোর্ট যোগাযোগ ফাংশন, বর্তমান, উপবিভাজন, সংকেত প্রান্ত এবং অ্যালার্ম আউটপুট লজিক ফাংশন সামঞ্জস্য করা যেতে পারে।
