สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Lichuan
ได้รับการรับรอง:
ISO9001 CE RoHS EPR EMC LVD IEC/EN60034-1 IEC62321
หมายเลขรุ่น:
OL3-E57H+LC42HS40
วิดีโอ
วิดีโอ
วิดีโอ

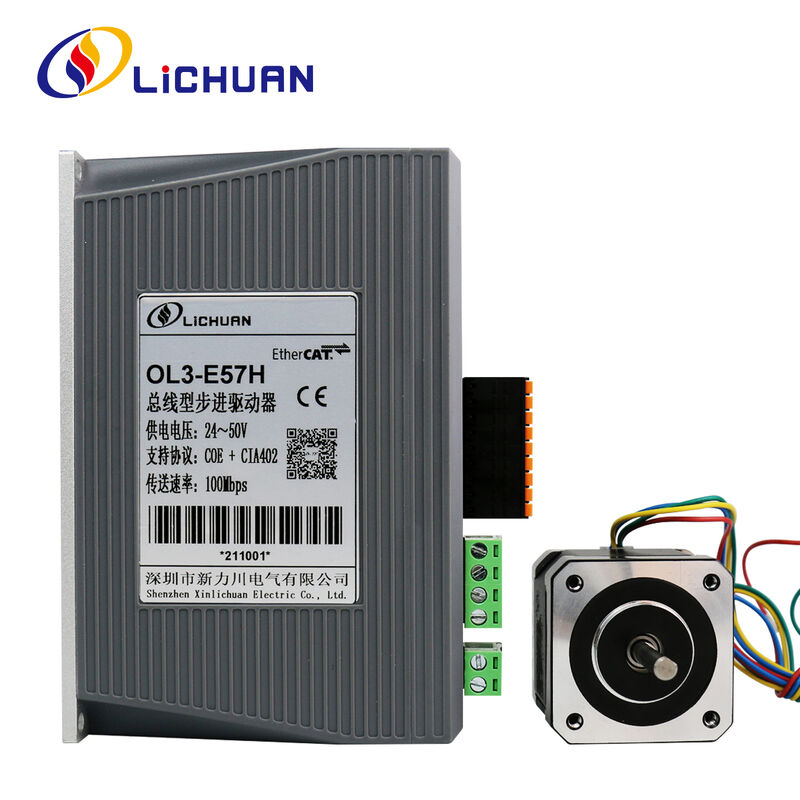

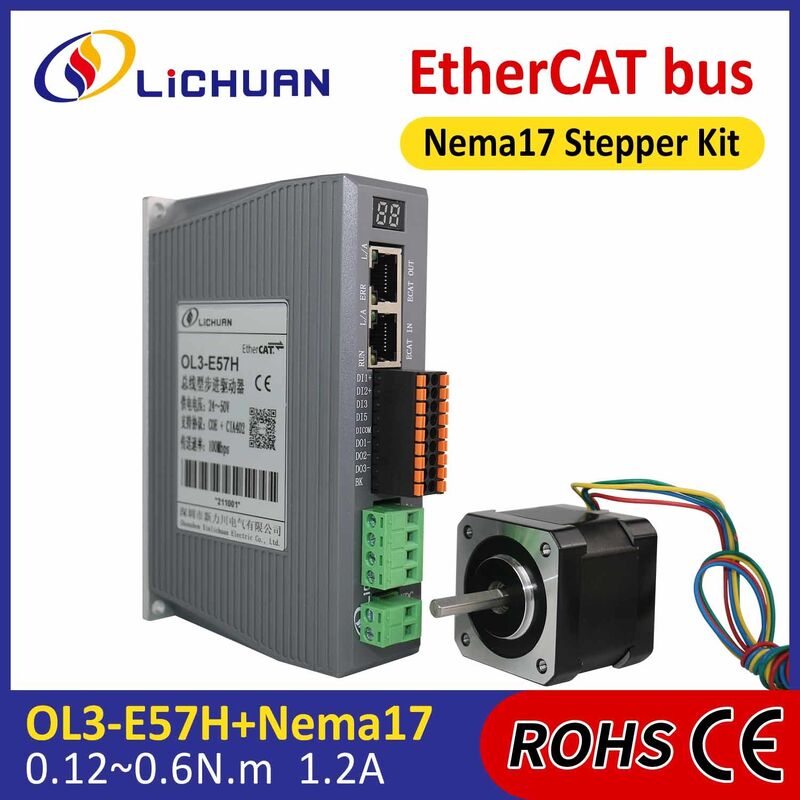

ชุดไดรเวอร์สเต็ปเปอร์มอเตอร์แบบวงเปิด Lichuan DC 0.3N.m 2 เฟส Nema17 DC24V～48V 1.2A
0.12N·m / 0.21N·m / 0.3N·m / 0.4N·m / 0.6N·m | 2-Phase NEMA17 | DC 24V–48V | 1.2A

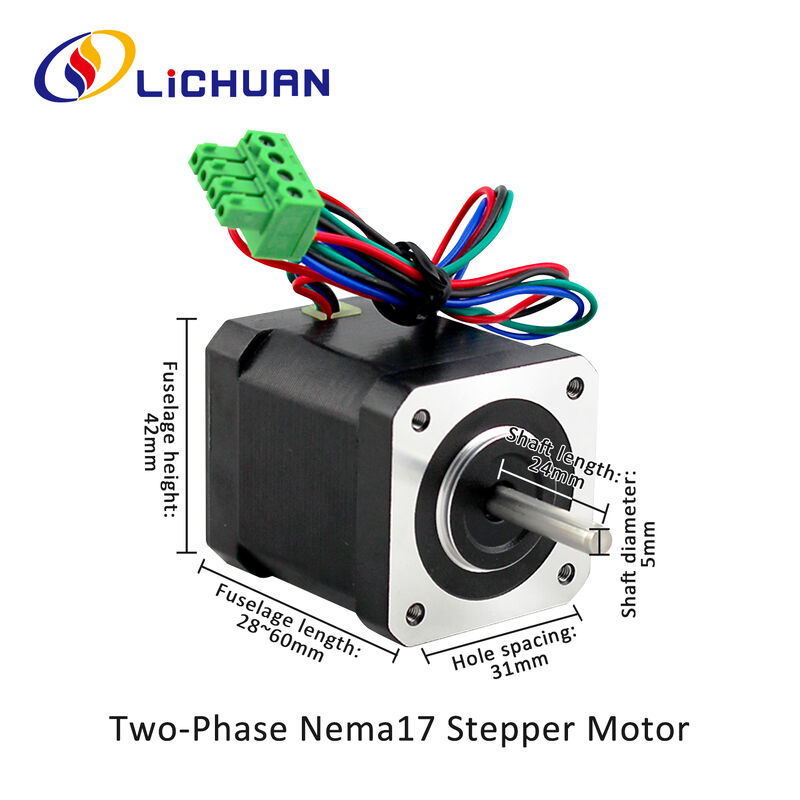

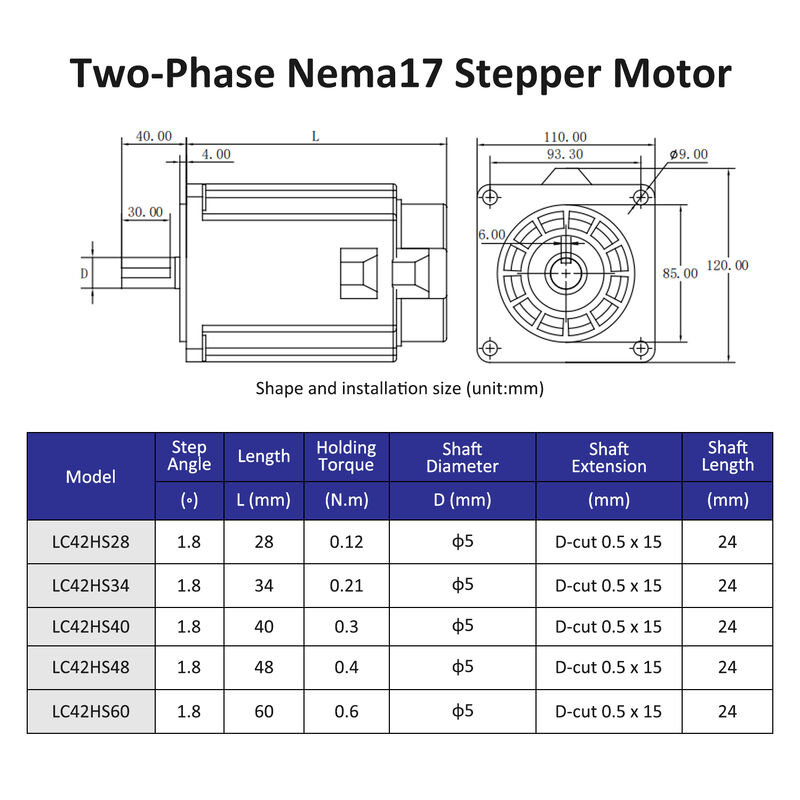

| 2PHASE NEMA17 STEPPER MOTOR | ||||||||||||
| รุ่น | มุมก้าว | ความยาวมอเตอร์ | แรงบิดขณะหยุดนิ่ง | กระแสไฟพิกัด | ความต้านทานเฟส | ค่าเหนี่ยวนำเฟส | ความเฉื่อยของโรเตอร์ | น้ำหนักมอเตอร์ | สายไฟ | เส้นผ่านศูนย์กลางเพลา | ส่วนต่อขยายเพลา | ความยาวเพลา |
| (°) | L(มม.) | (N.m) | (A) | (Ω) | (mH) | (g.cm²) | (กก.) | (เลขที่) | D(มม.) | (มม.) | (มม.) | |
| LC42HS28 | 1.8 | 28 | 0.12 | 1.2 | 0.8 | 1.0 | 30 | 0.15 | 4 | 5 | D-cut 0.5x15 | 24 |
| LC42HS34 | 1.8 | 34 | 0.21 | 1.2 | 1.2 | 1.8 | 35 | 0.22 | 4 | 5 | D-cut 0.5x15 | 24 |
| LC42HS40 | 1.8 | 40 | 0.3 | 1.2 | 1.5 | 2.8 | 54 | 0.3 | 4 | 5 | D-cut 0.5x15 | 24 |
| LC42HS48 | 1.8 | 48 | 0.4 | 1.2 | 1.2 | 1.6 | 68 | 0.38 | 4 | 5 | D-cut 0.5x15 | 24 |
| LC42HS60 | 1.8 | 60 | 0.6 | 1.2 | 2.75 | 6.4 | 102 | 0.5 | 4 | 5 | D-cut 0.5x15 | 24 |

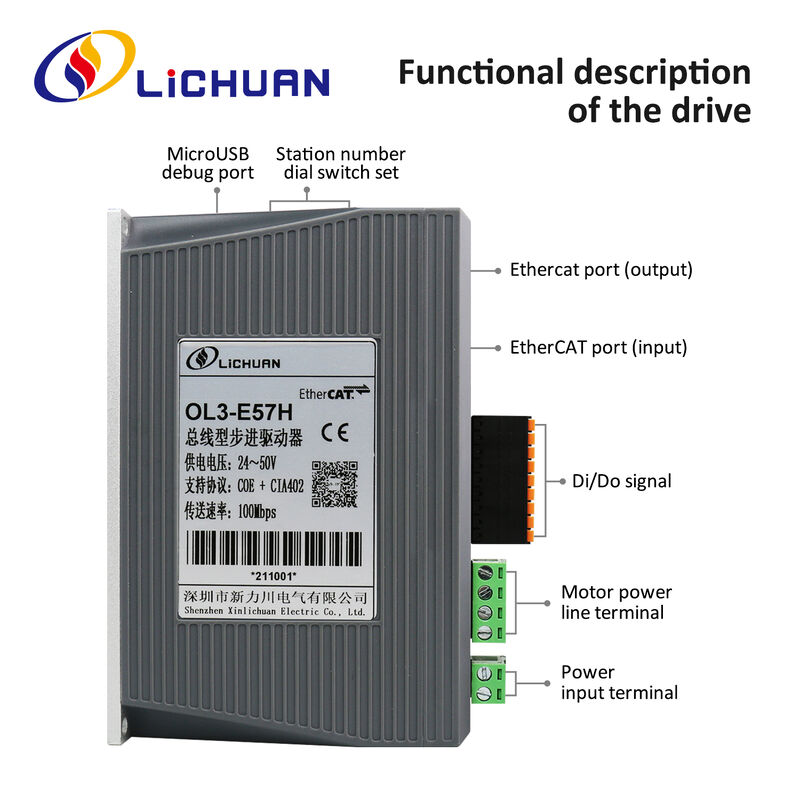

| ไดรฟ์สเต็ปสองเฟสแบบบัส EtherCAT | |||
| รุ่นสินค้า | OL3-E57H | ขนาดสินค้า | 133 x 90 x 34 มม. |
| ช่วงกระแสไฟ | กระแสไฟสูงสุด 5A | น้ำหนักผลิตภัณฑ์ | 0.3KG |
| ช่วงกำลังไฟ | DC24V~48V | มอเตอร์ขับเคลื่อน | มอเตอร์สเต็ปสองเฟส nema17 |
| พอร์ตเชื่อมต่อ | RJ45 | อัตราการส่งข้อมูล | 2x 100 Mbps (ฟูลดูเพล็กซ์) |
| มาตรฐานข้อตกลงอุปกรณ์: | CiA402 Drive Profile | ||
| มาตรฐานโปรโตคอลการสื่อสาร: | CoE: CANopen over EtherCAT | ||
| การตั้งค่าที่อยู่บัส: | รหัสหมุนสองบิต 16 บิต สามารถใช้เพื่อตั้งค่าจากที่อยู่สถานี ช่วงที่อยู่ 0x00~0xFF | ||
| โหมดควบคุม: |
PP(Profile Position Mode) โหมดตำแหน่งโปรไฟล์ CSP (Cycle Synchronized Position Mode) โหมดการซิงโครไนซ์รอบ |
||
| อินพุตดิจิตอล: | 6 ฟังก์ชันอินพุต ซึ่งมีอินพุตแยกแบบปลายเดี่ยว 4 อินพุต, อินพุตแยกแบบดิฟเฟอเรนเชียล 2 อินพุต, ความถี่อินพุตสูงสุดแบบดิฟเฟอเรนเชียล 500 Khz | ||
| เอาต์พุตดิจิตอล: | เอาต์พุตสัญญาณสามตัวและตัวควบคุมเบรกแบบปลายเดี่ยวหนึ่งตัว | ||
| ฟังก์ชันการเตือน: | มีการเตือนกระแสเกิน แรงดันไฟฟ้าเกิน แรงดันไฟฟ้าต่ำ เกินพิกัด และอื่นๆ | ||
| รายการ | คำอธิบาย |
|---|---|
| แบรนด์ | Lichuan |
| ซีรีส์สินค้า | ชุดไดรเวอร์สเต็ปเปอร์มอเตอร์แบบวงเปิด DC |
| ขนาดมอเตอร์ | NEMA17 |
| เฟส | 2 เฟส |
| โหมดควบคุม | วงเปิด |
| แรงดันไฟฟ้าอินพุต | DC 24V–48V |
| กระแสไฟพิกัด | 1.2A |
| ช่วงแรงบิด | 0.12–0.6 N·m |
| รุ่น | แรงบิดขณะหยุดนิ่ง |
| ตัวเลือก A | 0.12 N·m |
| ตัวเลือก B | 0.21 N·m |
| ตัวเลือก C | 0.3 N·m |
| ตัวเลือก D | 0.4 N·m |
| ตัวเลือก E | 0.6 N·m |
| พารามิเตอร์ | ค่า |
| แรงดันไฟฟ้าอินพุต | DC 24V–48V |
| กระแสไฟขาออก | 1.2A |
| สัญญาณควบคุม | พัลส์ / ทิศทาง |
| ไมโครสเต็ปปิ้ง | รองรับ |
| การป้องกัน | กระแสเกิน, แรงดันไฟฟ้าเกิน, อุณหภูมิเกิน |
| อุณหภูมิในการทำงาน | −20°C ถึง +60°C |
| วิธีการระบายความร้อน | การระบายความร้อนตามธรรมชาติ |
กรณีการใช้งานทั่วไป นี้มีมาตรฐาน , กว้าง แรงดันไฟฟ้าอินพุต DC 24V–48V, และ กระแสไฟพิกัด 1.2A, ทำให้เหมาะสำหรับเครื่อง CNC เดสก์ท็อป, เครื่องพิมพ์ 3 มิติ, อุปกรณ์ในห้องปฏิบัติการ และระบบอัตโนมัติขนาดเล็กด้วยตัวเลือกแรงบิดหลายแบบตั้งแต่ 0.12 N·m ถึง 0.6 N·m
, ชุดไดรเวอร์สเต็ปเปอร์มอเตอร์แบบวงเปิด Lichuan DC ช่วยให้ผู้ใช้สามารถเลือกการกำหนดค่าที่เหมาะสมที่สุดตามข้อกำหนดของโหลด ในขณะที่ยังคงรักษาความเรียบง่ายและความน่าเชื่อถือของระบบข้อมูลผลิตภัณฑ์ชุดไดรเวอร์สเต็ปเปอร์มอเตอร์แบบวงเปิด Lichuan DC
ขนาดเฟรม: NEMA17
กระแสไฟพิกัด: 1.2A
แรงดันไฟฟ้าอินพุต: DC 24V–48V
ตัวเลือกแรงบิด: 0.12 / 0.21 / 0.3 / 0.4 / 0.6 N·m
รูปแบบการติดตั้ง: หน้าแปลน NEMA17 มาตรฐาน
ชุดไดรเวอร์สเต็ปเปอร์มอเตอร์แบบวงเปิด Lichuan DC
ได้รับการออกแบบมาเพื่อการรวมเข้าด้วยกันอย่างง่ายดาย การทำงานที่เสถียร และการใช้งานในระยะยาวในอุปกรณ์อุตสาหกรรมเบาและอุปกรณ์เชิงพาณิชย์
รายละเอียดสินค้า
กรณีการใช้งานทั่วไปPulse & Direction (PUL/DIR)
กรณีการใช้งานทั่วไปจุดขายหลักแรงดันไฟฟ้าอินพุต DC 24V–48V กว้างตัวเลือกแรงบิดหลายแบบสำหรับการเลือกที่ยืดหยุ่น
การติดตั้ง NEMA17 มาตรฐานเพื่อการเปลี่ยนที่ง่ายดายอัตราส่วนต้นทุนต่อประสิทธิภาพที่ยอดเยี่ยม
ได้รับการปรับปรุงให้เหมาะสมสำหรับการใช้งานระบบอัตโนมัติที่มีหน้าที่เบา ซึ่งต้องการตำแหน่งที่เสถียรและทำซ้ำได้
คุณสมบัติของผลิตภัณฑ์
เทคโนโลยีมอเตอร์สเต็ปเปอร์แบบไฮบริด 2‑เฟส
การออกแบบที่กะทัดรัดสำหรับการติดตั้งที่ประหยัดพื้นที่
การเคลื่อนไหวที่ราบรื่นพร้อมการสั่นสะเทือนและเสียงรบกวนต่ำ
กรณีการใช้งานทั่วไปเทคโนโลยี
ใช้เทคโนโลยีการควบคุมกระแสไฟ PWM เพื่อควบคุมกระแสไฟเฟสอย่างแม่นยำ ทำให้มั่นใจได้ถึงเอาต์พุตแรงบิดที่เสถียรและลดความร้อนของมอเตอร์ ไดรเวอร์จัดการกระแสไฟอย่างมีประสิทธิภาพตามสภาวะการทำงาน ปรับปรุงความน่าเชื่อถือของระบบและประสิทธิภาพการใช้พลังงาน
หลักการทำงาน
ใน
ชุดไดรเวอร์สเต็ปเปอร์มอเตอร์แบบวงเปิด Lichuan DC
ไดรเวอร์จะจ่ายไฟให้กับขดลวดมอเตอร์ตามลำดับตามสัญญาณพัลส์ที่เข้ามา แต่ละพัลส์สอดคล้องกับมุมก้าวคงที่ ทำให้สามารถควบคุมตำแหน่งและความเร็วได้อย่างแม่นยำโดยไม่มีอุปกรณ์ป้อนกลับ การเลือกแรงบิดที่เหมาะสมช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ภายใต้สภาวะโหลดที่คาดไว้
กรณีการใช้งานทั่วไปเครื่องพิมพ์ 3 มิติ
อุปกรณ์แกะสลักและทำเครื่องหมายด้วยเลเซอร์อุปกรณ์การศึกษาและห้องปฏิบัติการ
กรณีการใช้งานทั่วไประบบส่งกำลังสายพานไทม์มิ่ง
กลไกการวางตำแหน่งและการป้อนขนาดเล็ก
แพลตฟอร์มการทดสอบและการตรวจสอบ
ข้อดีของผลิตภัณฑ์
โครงสร้างน้ำหนักเบาและกะทัดรัด
ติดตั้งและเดินสายง่าย
คุณภาพชุดที่เสถียรสำหรับโครงการ OEM
บริการผลิตภัณฑ์
การให้คำปรึกษาด้านเทคนิคและการสนับสนุนการเลือกโมเดล
ไดอะแกรมการเดินสายและเอกสารพารามิเตอร์
บริการปรับแต่ง OEM / ODM
คำถามที่พบบ่อย
Q1: ชุดนี้เป็นแบบวงเปิดหรือวงปิด?
A: นี่คือระบบวงเปิด ชุดไดรเวอร์สเต็ปเปอร์มอเตอร์แบบวงเปิด Lichuan DC
ไม่ใช้การป้อนกลับของตัวเข้ารหัส
A: เหมาะสำหรับการใช้งานที่มีน้ำหนักเบาและมีการทำซ้ำสูง สำหรับข้อกำหนดในการป้องกันการสูญเสียขั้นตอน ขอแนะนำให้ใช้ระบบวงปิด
Q3: แนะนำแรงดันไฟฟ้าของแหล่งจ่ายไฟแบบใด?
A: แนะนำให้ใช้แหล่งจ่ายไฟ DC 36V หรือ 48V เพื่อความเร็วและประสิทธิภาพสูงสุด
กระบวนการผลิต
การประกอบสเตเตอร์และโรเตอร์ที่แม่นยำ
การประกอบ SMT ของไดรเวอร์การตรวจสอบคุณภาพขั้นสุดท้าย 100%
การติดตั้งและการใช้งาน
เชื่อมต่อแหล่งจ่ายไฟ DC (24V–48V)
เดินสายมอเตอร์และไดรเวอร์ตามไดอะแกรมการเดินสาย
ตั้งค่าพารามิเตอร์กระแสไฟและไมโครสเต็ปปิ้ง
ข้อควรระวัง
ห้ามเชื่อมต่อหรือถอดสายไฟขณะเปิดเครื่อง
ตรวจสอบให้แน่ใจว่ามีการระบายอากาศที่เพียงพอสำหรับการกระจายความร้อน
หลีกเลี่ยงการทำงานเกินพิกัดในระยะยาว
ใช้แหล่งจ่ายไฟ DC ที่ควบคุม
CE
RoHS
(การรับรองแตกต่างกันไปตามรุ่นและมีให้ตามคำขอ)
การประกันคุณภาพ
การควบคุมคุณภาพที่สอดคล้องกันสำหรับการผลิตจำนวนมาก
ให้บริการรับประกันมาตรฐาน
การสนับสนุนลูกค้า
การตอบสนองทางเทคนิคที่รวดเร็ว
การสนับสนุนความร่วมมือระยะยาวและการกำหนดราคาจำนวนมาก
ข้อมูลบริษัท
Lichuan เชี่ยวชาญด้านการพัฒนาและผลิตมอเตอร์สเต็ปเปอร์ ไดรเวอร์ และระบบควบคุมการเคลื่อนไหว กลุ่มผลิตภัณฑ์ประกอบด้วยโซลูชันสเต็ปเปอร์แบบวงเปิด วงปิด และแบบบูรณาการ ซึ่งใช้กันอย่างแพร่หลายในระบบอัตโนมัติ เครื่องจักร CNC และอุปกรณ์อัจฉริยะ ชุดไดรเวอร์สเต็ปเปอร์มอเตอร์แบบวงเปิด Lichuan DC
